2020年6月15日，由我公司參建的徐州310國道中運河橋危橋改造工程鋼桁梁首根構件成功拼裝就位，標志著1820噸鋼桁梁拼裝正式拉開了序幕。
徐州310國道中運河大橋改造后主橋結構形式為下承式三跨（60+100+60）m連續鋼桁梁。主梁為等高度連續三角桁架鋼梁結構，橫向采用兩片主桁結構，主桁中心距17.0m，標準節間距10.0m，全橋共22個節間，橫梁與下弦桿采用栓焊組合連接，其中頂板與主桁下弦桿間采用焊接連接，腹板及底板對接采用拼接板+高強螺栓連接，鋼桁梁重約1820噸，采用高強螺栓67000余套。
鋼桁梁架設采用130噸汽車吊+150噸全回轉浮吊相結合的架設形式進行拼裝，即岸上區域采用汽車吊進行架設安裝，水上區域由全回轉浮吊進行架設安裝。鋼桁梁安裝從兩側往中間進行架設，并在中跨跨中部位進行合龍。兩側邊跨鋼桁梁在既有架梁支架上進行架設，中跨利用邊跨作為配重進行懸臂拼裝至合攏段。鋼桁梁合龍后，利用墩頂布置的千斤頂同步頂升系統，對鋼梁進行分級落梁，直至落至支座頂面，完成鋼桁梁體系轉換。
該項目具有施工技術復雜、現場施工難度大,對廠內加工制造、現場拼裝精度要求極高等特點，該項目是我公司首次參與建設浮吊拼裝鋼桁梁項目，所派駐項目管理人員切實履行崗位職責，嚴格審核鋼桁梁架設專項方案，對專項方案的落實情況進行現場檢查，同時對采取的拼裝技術進行總結，為以后此類項目提供經驗。

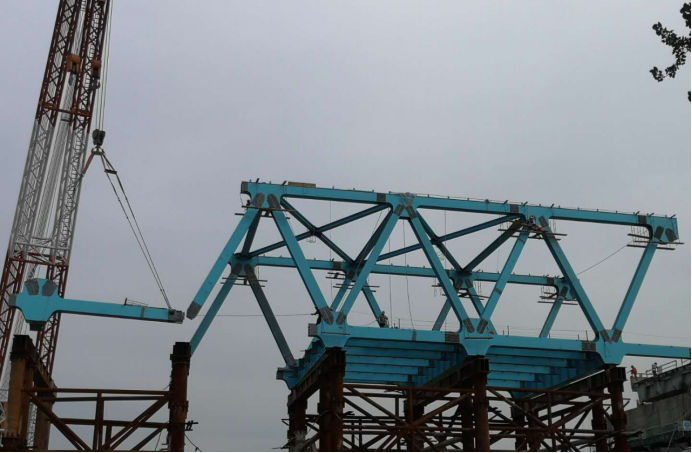

鋼桁架現場吊裝

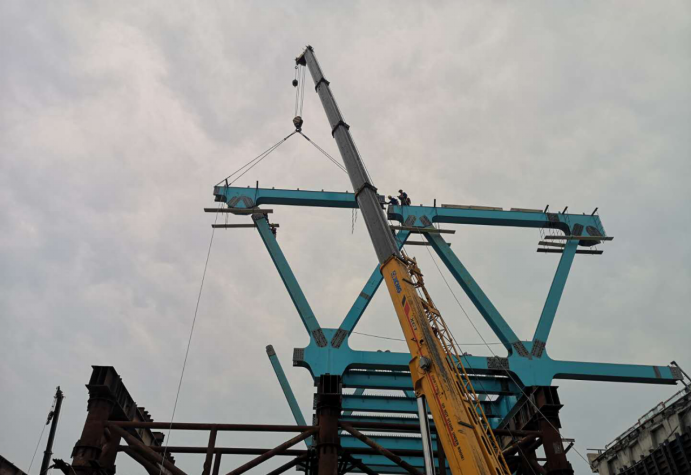

岸上區域汽車吊現場架設拼裝

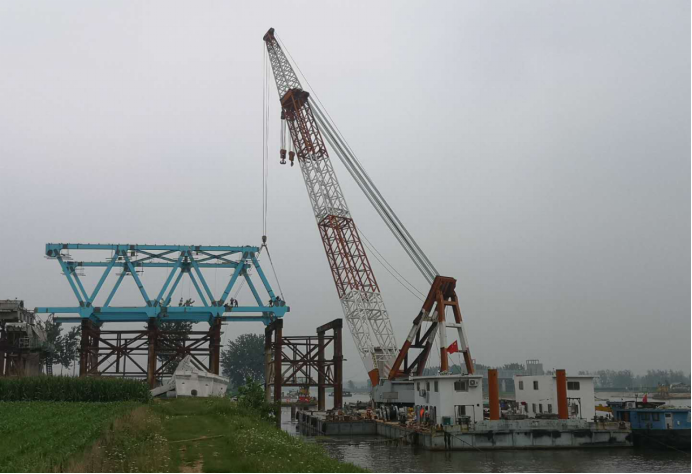

水上區域全回轉浮吊現場架設拼裝
